СЕРІЯ 70

РОзмір: 006 … 180
Крутний момент: 34 – 2034Нм
Робоча температура: -40°С … +65°С
Надіслати запит
Технічні характеристики:
Розмір:
006; 008; 012; 020; 030; 065; 130; 180
Матеріал корпусу:
Алюміній
Температура:

-40°С … +65°С
Функції привода:
відкрити/закрити (ON/OFF)
регулювання  (modulation, throtling)
Напруга живлення:
1 фаза 24VDC; 24VAC; 230VAC
Сигнали керування:
відкрити/закрити: 120/230 VAC; 24VDC:
регулювання: 4-20 mA, 0-10V, 0-5V, 2-10V
Крутний момент:
34 – 2034 Нм
Кінцеві вимикачі :
датчики кінцевих положень: 2хSPDT – стандарт; 4/6xSPDT – опція
моментні вимикачі 2шт – опція
Cтупінь захисту оболонки :
IP65/IP67 згідно IEC 60529
Приєднання до арматури:
ISO 5211: 2001(E)





Основні переваги:

Приводи мають діапазон крутного моменту від 34  до 2034 Нм, що дозволяє використовувати їх для широкої лінійки арматури різного типу.
Більш ніж десятилітня історія успіху компанії Bray у сфері впровадження  електричного приводу в поєднанні з інноваційними технологіями дозволили створити електричний привод Серія 70. Привод має багато переваг перед іншими приводами, зокрема:

  • Сертифікація UL, CSA та CE більшості пристроїв

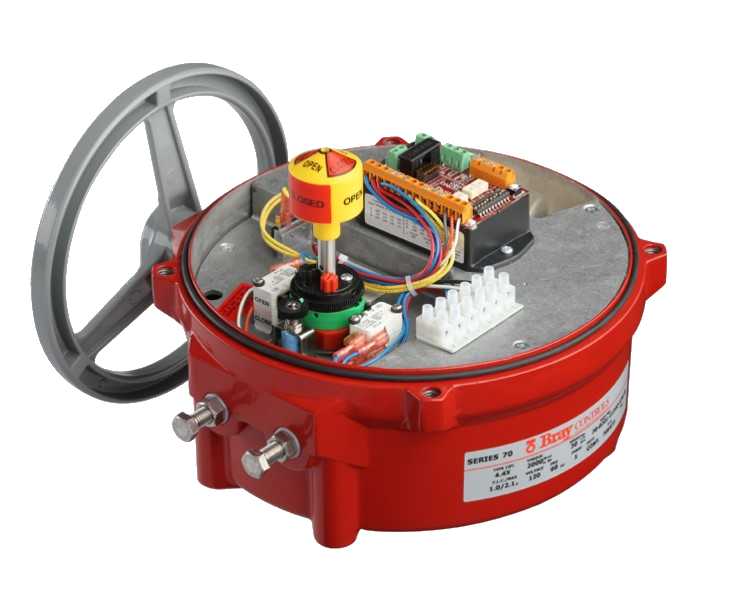

  • Внутрішня компановка та електрична проводка виконана без перешкод з боку інших компонентів
  • Проста та унікальна система керування ручним дублером.
  • Вдалий дизайн із найнижчим профілем і найменшою вагою (відповідно до крутного моменту) на ринку
  • Просте регулювання кулачків обмеження ходу пальцем або викруткою без втручання до інших компонентів.
  • Добре помітний зовнішний індикатор положення привода.
Модуль керування приводом:

Модуль керування Servo NXT забезпечує роботу привода в режимі регулювання та забезпечує точний контроль положення робочого органа арматури. Опційно модуль може підтримувати прокол Ethernet/IP™ та Device NET.

  • Автоматичне калібрування одним дотиком
  • Зручний інтерфейс налаштування та діагностики привода
  • Розширений контроль зони пропорційності та зони нечутливості
  • Автоматичний пульсуючий режим для точного позиціонування
  • Самодіагностика
  • Налаштування дії при втраті управляючого сигналу
  • Індикація помилок та несправностей
Документація:

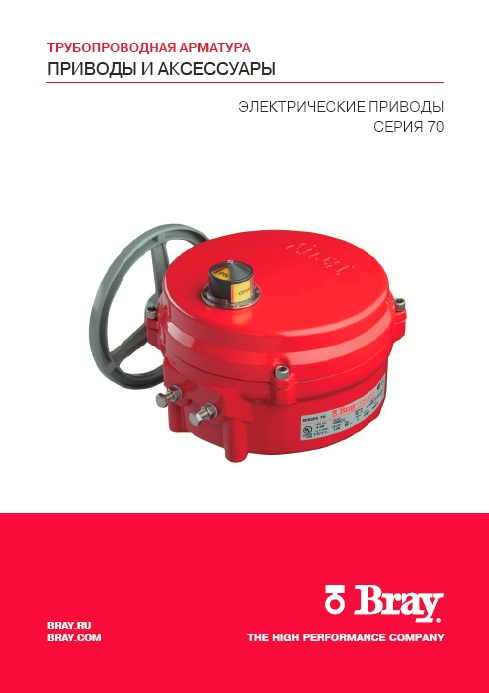

Брошура

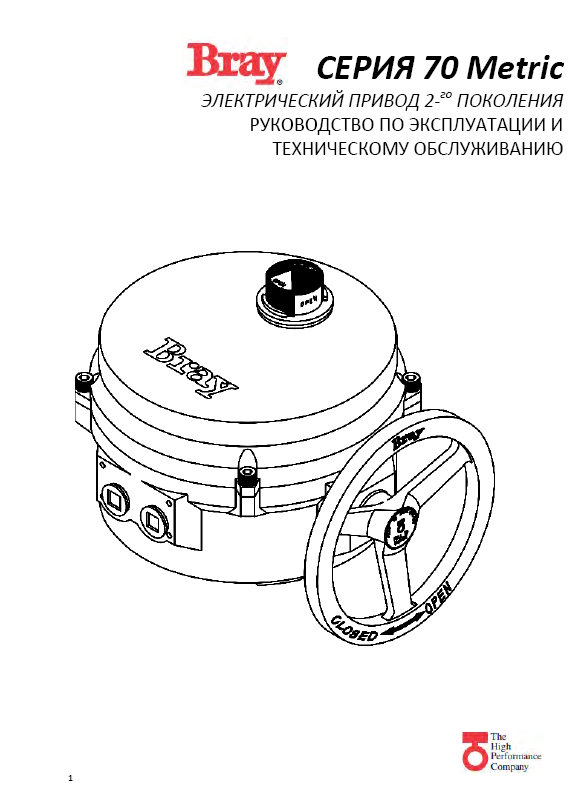

Інструкція

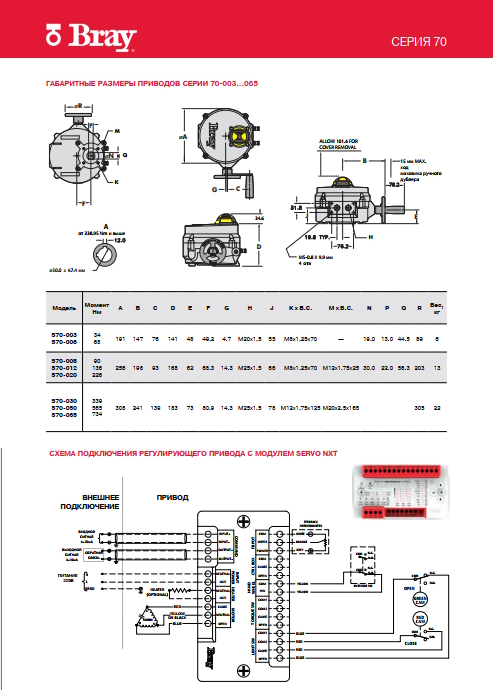

Креслення та електричні схеми
