СЕРІЯ 95

DN32 … DN600
Робочий тиск: DN32…DN300 до 16 bar
                             DN350…DN600 до 10 bar
Робоча температура: до 200°С



Надіслати запит
Технічні характеристики:
Розмір:
DN32 – DN600
Матеріал корпусу:
Вуглецева сталь,
Нержавіюча сталь
інші матеріали за запитом
Максимальний робочий тиск:
DN 32 – 300 до 16 Bar
DN 350 – 600 до 10 Bar
Матеріал штока:
Нержавіюча сталь
Температура:

до 200°С в залежності від матеріалу ущільнення.
Матеріал сідла:
NBR, EPDM, Viton
Приєднання:
PN10/16, Class 150
Матеріал диску:
Нержавіюча сталь, Duplex, Hastelloy та інші
Клас герметичності:
«A» відповідно до ISO 5208
Опції:
Зворотня пружина
Тип корпусу:
міжфланцевий





Основні переваги:

Зворотні затвори призначені для автоматичного перекриття зворотного потоку середовища в трубопроводі. Запірний елемент затвора виконаний у вигляді поворотного диска, який відкривається прямим, а закривається зворотним потоком робочого середовища.

Особливості конструкції затвора Bray серії 95: мала будівельна довжина, мала вага, малі втрати тиску, простота монтажу та надійність у роботі.





    Документація:

    Брошура

    Інструкція

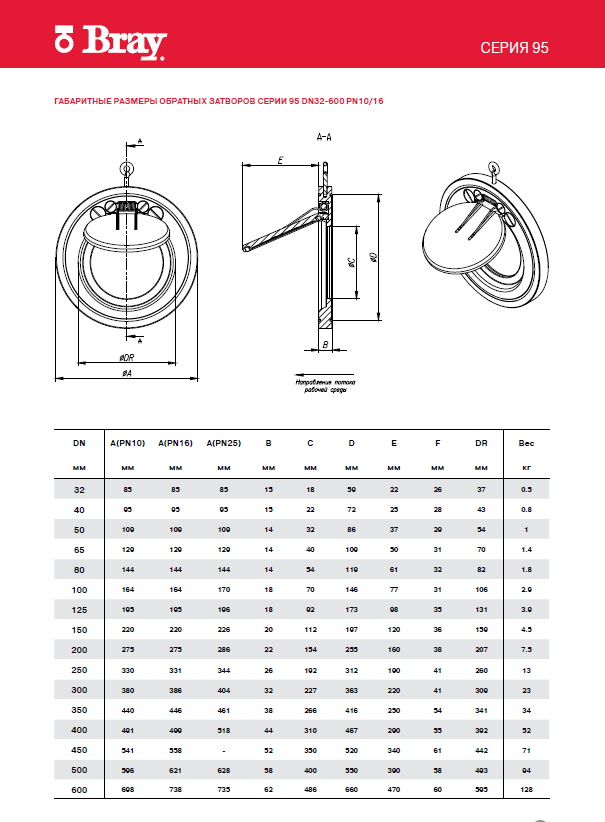

    Креслення
