СЕРІЯ 762

DN50 … DN1200
Робочий тиск: до 7 bar
Робоча температура: до 150°С



Надіслати запит
Технічні характеристики:
Розмір:
DN50 – DN1200
Матеріал корпусу:
Нержавіюча сталь
Вуглецева сталь
Максимальний робочий тиск:
DN 80 – 600 до 7 Bar
DN 700 – 1000 до 5Bar
DN 1200 до 3bar
Матеріал штока:
Нержавіюча сталь
Температура:

до 150°С в залежності від матеріалу ущільнення.
Матеріал сідла:
BUNA-N, Natural Rubber, EPDM-HT
Приєднання:
PN10, Class 150
Матеріал ножа:
Нержавіюча сталь
Клас герметичності:
«A» відповідно до ISO 5208
Керування:
Ручний привід (штурвал, редуктор), пневматичний, електричний, гідравлічний приводи.
Тип корпусу:
двоскладовий фланцевий
Приєднання електропривода:
ISO 5211





Основні переваги:

Двонаправлена шламова ножова засувка серії 762 забезпечує надійне двонаправлене закриття в умовах найскладніших робочих середовищ. Конструкція засувки забезпечує повний прохід, захист внутрішніх поверхонь корпуса від впливу робочого середовища та механізм самоочищення.

  • Захист штока постачається за замавчуванням, це збільшує термін служби засувки.
  • Унікальна конструкція еластомерних вставок, посилених армуванням J-подібнної форми, забезпечує перекриття без витоку в обох напрямках.
  • Стопорні кільця включені в стандартну комплектацію для всього діапазону розмірів
  • У відкритому положенні сідла захищають усі металеві компоненти від прямого контакту з потоком технологічного середовища.
  • Засувка призначена для роботи із пульпами та доступна у широкому діапазоні корозійностійких сплавів.
  • Фланцевий двоскладовий корпус, з’єднаний болтами, забезпечує легке технічне обслуговування та заміну швидко зношувальних компонентів.
  • Додаткова нижня промивна пластина з портами для безпечного відводу дренажа та легкого приєднання промивної води.





Документація:

Брошура

Інструкція

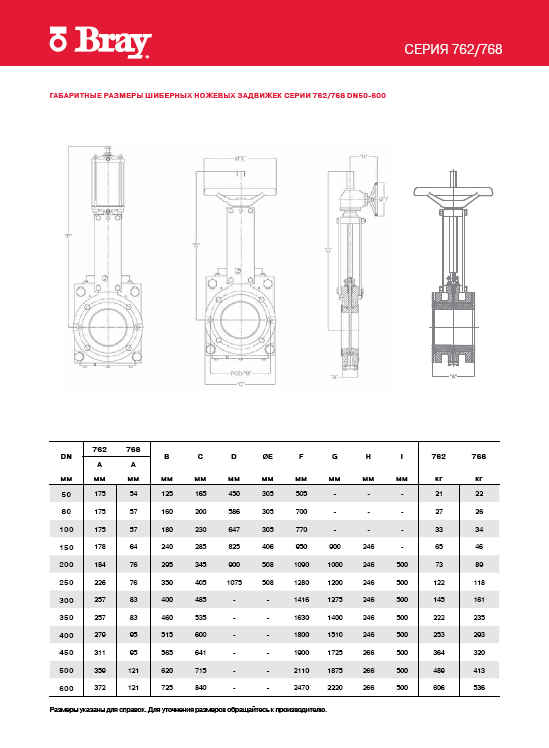

Креслення
