СЕРІЯ 767
DN80 … DN600
Робочий тиск: 20 / 31 / 51 bar
Робоча температура: до 120°С
Технічні характеристики:
|
Розмір:
DN80 – DN600
|
Матеріал корпусу:
Вуглецева сталь,
інші матеріали за запитом
|
|
Максимальний робочий тиск:
DN 80 – 600 до 20 / 31 /51 Bar
|
Матеріал штока:
Нержавіюча сталь
|
|
Температура:
до 120°С в залежності від матеріалу ущільнення. |
Матеріал сідла:
Natural Rubber, EPDM
|
|
Приєднання:
PN16/25/40/63, Class 150/300
|
Матеріал ножа:
Нержавіюча сталь, Duplex, SuperDuplex, Hastelloy та інші
|
|
Клас герметичності:
«A» відповідно до ISO 5208
|
Керування:
Ручний привід (штурвал, редуктор), пневматичний, електричний, гідравлічний приводи.
|
|
Тип корпусу:
двоскладовий фланцевий
|
Приєднання електропривода:
ISO 5211
|
Основні переваги:
Двонаправлена шламова ножова засувка серії 767 в фланцевому виконанні забезпечує надійне двонаправлене закриття в умовах найскладніших робочих середовищ. Засувка сконструйована для роботи в умовах високого тиску до 51Bar. Конструкція засувки забезпечує повний прохід, захист внутрішніх поверхонь корпуса від впливу робочого середовища та механізм самоочищення.
- Захист штока постачається за замавчуванням, це збільшує термін служби засувки.
- Унікальна конструкція еластомерних вставок, посилених армуванням J-подібнної форми, забезпечує перекриття без витоку в обох напрямках.
- Стопорні кільця включені в стандартну комплектацію для всього діапазону розмірів
- У відкритому положенні сідла захищають усі металеві компоненти від прямого контакту з потоком технологічного середовища.
- Засувка призначена для роботи із пульпами та доступна у широкому діапазоні корозійностійких сплавів.
- Двоскладовий корпус, з’єднаний болтами, забезпечує легке технічне обслуговування та заміну швидкозношувальних компонентів.
- Додаткова нижня промивна пластина з портами для безпечного відводу дренажа та легкого приєднання промивної води.
Документація:

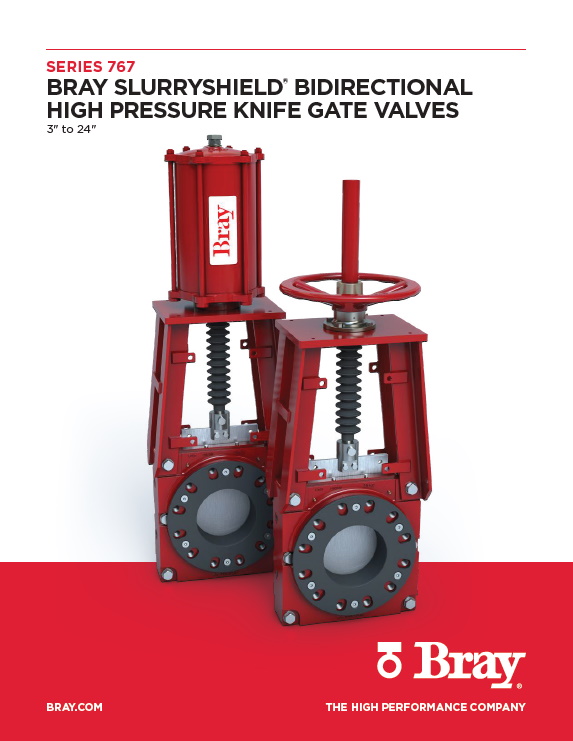

Брошура

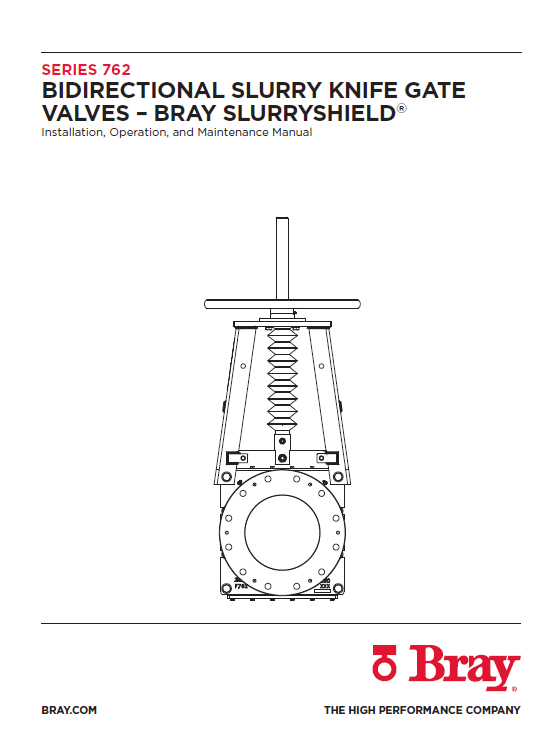

Інструкція

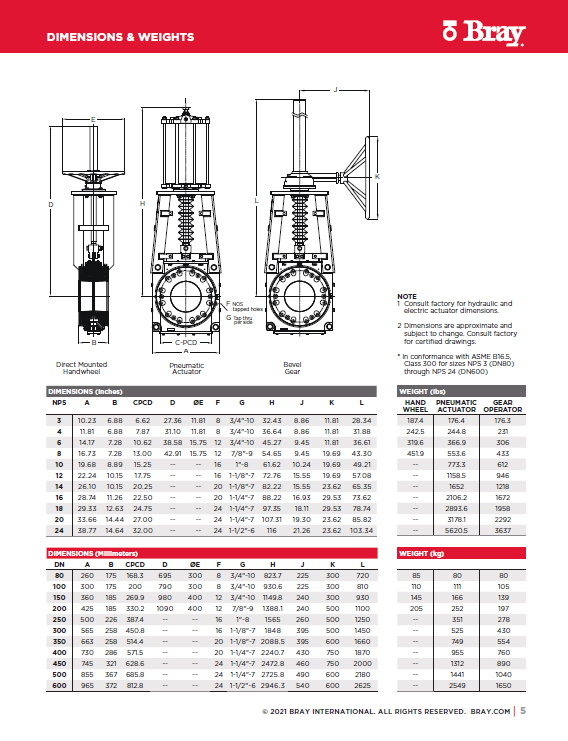

Креслення
