СЕРІЯ 950

DN50 … DN600
Робочий тиск: до 10 bar
Робоча температура: до 260°С *

* можливі виконання з більшою температурою



Надіслати запит
3Технічні характеристики:
Розмір:
DN50 – DN600 (більші розміри за запитом)
Матеріал корпусу:
Високоміцний чавун
Нержавіюча сталь
Вуглецева сталь
Максимальний робочий тиск:
DN50 – 300  до 10 Bar
DN350 – 600  до 5 Bar
Матеріал штока:
Нержавіюча сталь
Температура:

до 260°С в залежності від матеріалу ущільнення. За запитом можливі виконання з більшою температурою
Матеріал сідла:
BUNA-N, EPDM, VITON, PTFE
METAL (Інтегроване в корпус)
Приєднання:
PN10/16, Class 150
Матеріал ножа:
Нержавіюча сталь
Клас герметичності:
«A» відповідно до ISO 5208 (еластичні ущільнення)
Керування:
Ручний привід (штурвал, редуктор), пневматичний, електричний, гідравлічний приводи.
Тип корпусу:
цільний міжфланцевий. Wafer.
Приєднання електропривода:
ISO 5211





Основні переваги:

Економічна однонаправлена шиберна засувка серії 950 має цільний литий корпус, що забезпечує надійну роботу переважно в загально-промисловому застосуванні. Доступні із вбудованим металевим або змінним м’яким сідлом, засувка серії 950 легко автоматизується пневмо-, електро- або гідроприводами.

Особливості:
> Порти для впорскування мастила для безперервної, плавної роботи.
> Конструкція скоби та горизонтальні болти стабілізують ніж, забезпечуючи вирівнювання.
> Стандартна багатошарова набивка забезпечує надійну герметизацію сальника
> Інтегроване металеве ущільнення, або змінне металеве ущільнення класу герметичності IV, або металеве підпружинене ущільнення класу герметичності VI згідно до ANSI/FCI 70-2 .
> Конструкція ножа стійка до можливої деформації, особливо на великих розмірах.
> Унікальна конструкція корпусу без мертвих зон забезпечує самоочищення засувки.

Документація:

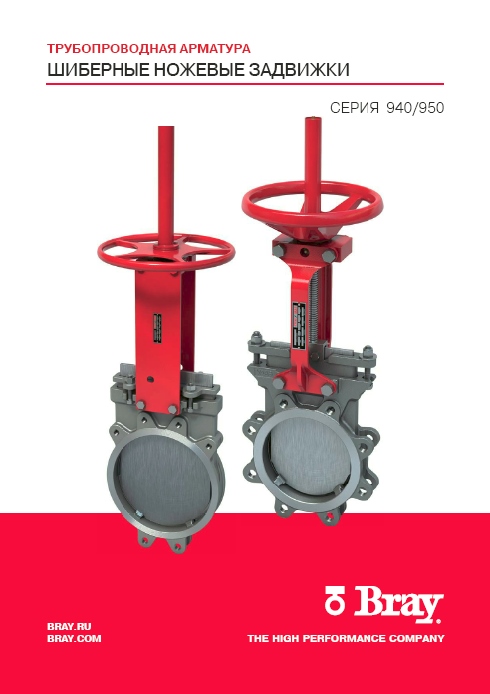

Брошура

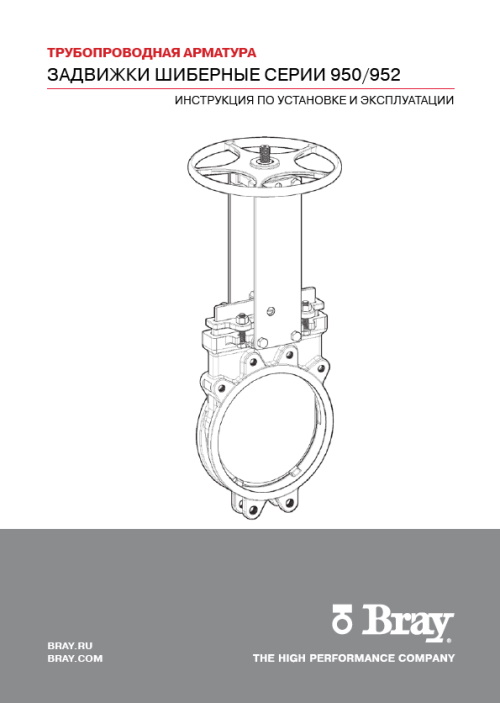

Інструкція

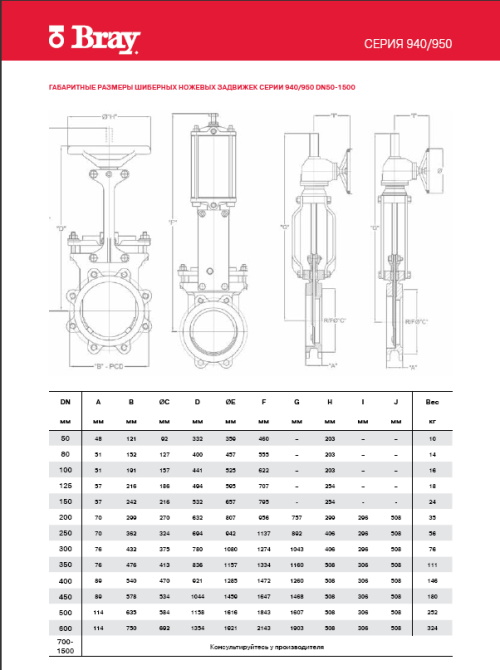

Креслення
