СЕРІЯ 19L
DN25 … DN400
PN10/16/25/40, Class 150/300/600
Робочий тиск: до 100 bar
Робоча температура: -46°С…425°С
Технічні характеристики:
|
Розмір:
DN25 – DN400
|
Матеріал корпусу:
Вуглецева сталь, нержавіюча сталь
|
|
Умовний тиск:
PN10/16/25/40
Class 150/300/600
|
Матеріал штока:
Нержавіюча сталь
|
|
Температура:
-46°C … 425°C |
Матеріал сідла:
Еластичне ущільнення: Tek-Fil® Металеве ущільнення: 316SS + Stellite 6, 361SS + Карбід хрому, Карбід вольфраму TCC.
|
|
Максимальний робочий тиск:
до 100 Bar
|
Матеріал сегмента та вставки:
Нержавіюча сталь CF8M + Stellite 6, 361SS + Карбід хрому, Карбід вольфраму TCC.
|
|
Клас герметичності:
Металеве ущільнення : Class IV відповідно до IEC 60534-4 /ANSI/ FCI 70-2,
Еластичне ущільнення: Class VI відповідно до IEC 60534-4 / ANSI / FCI 70-2 |
Приєднання:
EN 1092 PN10-40, ASME B16.5 Class 150-600
|
|
Тип корпусу:
Фланцевий ASME B16.10, міжфланцевий
|
Приєднання привода:
ISO 5211
|
Основні переваги:
Сегментний кульовий кран серії 19L від Bray поєднує в собі ріжучу здатність ножової шиберної засувки, характеристики регулювання дискового затвора та рівень ущільнення кульового крана в універсальному високоефективному поворотному регулюючому крані, призначеному для регулювання та перекриття. Сегментний кран серії 19L завдяки використанню надміцних матеріалів, призначений для використання в умовах ерозійних та високо абразивних середовищ, які транспортуються під тиском.
Сегментні кульові крани серії 19 також забезпечують чудову герметичність для застосувань у режимі «відкрито-закрито», досягаючи герметичності класу VI та герметичності класу IV у виконаннях з ущільненням метал-метал та композитні матеріали.
Документація:
Брошура
Інструкція

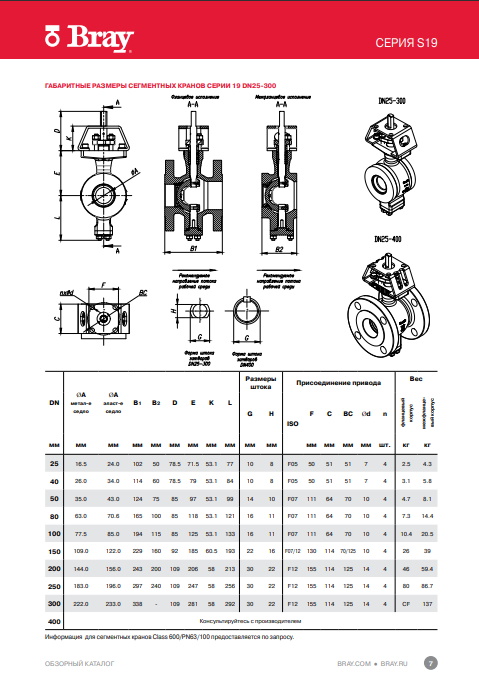

Креслення
